สามารถติดตั้งวาล์วนิรภัยในแนวนอนได้หรือไม่?

ในฐานะซัพพลายเออร์วาล์วระบายความปลอดภัยที่มีประสบการณ์ ฉันมักพบคำถามทั่วไปจากลูกค้า: สามารถติดตั้งวาล์วระบายความปลอดภัยในแนวนอนได้หรือไม่ คำถามนี้มีความสำคัญเนื่องจากการติดตั้งวาล์วระบายความปลอดภัยอย่างเหมาะสมเป็นสิ่งสำคัญยิ่งในการรับรองความปลอดภัยและประสิทธิภาพของระบบต่างๆ ในบล็อกนี้ ฉันจะเจาะลึกประเด็นทางเทคนิคของคำถามนี้ สำรวจความเป็นไปได้ ข้อจำกัด และแนวทางปฏิบัติที่ดีที่สุดที่เกี่ยวข้องกับการติดตั้งวาล์วระบายความปลอดภัยในแนวนอน

ทำความเข้าใจเกี่ยวกับการทำงานของวาล์วระบายความปลอดภัย

ก่อนที่จะพูดคุยเกี่ยวกับการติดตั้งในแนวนอน จำเป็นต้องเข้าใจบทบาทพื้นฐานของวาล์วระบายความปลอดภัยก่อน วาล์วเหล่านี้ได้รับการออกแบบมาเพื่อปกป้องภาชนะรับแรงดัน ท่อ และอุปกรณ์อื่นๆ จากแรงดันเกิน เมื่อความดันภายในระบบเกินขีดจำกัดที่กำหนดไว้ วาล์วระบายความปลอดภัยจะเปิดขึ้นเพื่อปล่อยแรงดันส่วนเกิน ป้องกันความเสียหาย การระเบิด หรือสถานการณ์อันตรายอื่นๆ ที่อาจเกิดขึ้น

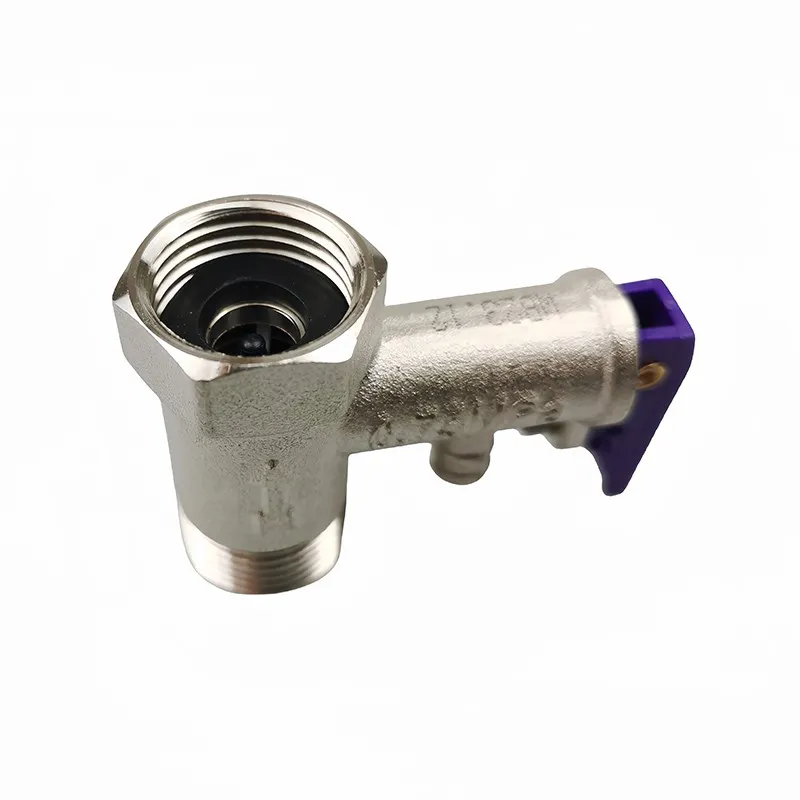

วาล์วระบายความปลอดภัยถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงน้ำมันและก๊าซ การผลิตไฟฟ้า การแปรรูปทางเคมี และการทำน้ำร้อน ตัวอย่างเช่นวาล์วระบายความปลอดภัยเครื่องทำน้ำอุ่นแก๊สเป็นสิ่งสำคัญในการป้องกันแรงดันเกินในเครื่องทำน้ำอุ่นแก๊สในขณะที่วาล์วระบายความปลอดภัยของหม้อไอน้ำมีบทบาทสำคัญในการรักษาความปลอดภัยของหม้อไอน้ำ ในทำนองเดียวกันวาล์วระบายความปลอดภัยของเครื่องทำน้ำอุ่นเป็นสิ่งจำเป็นสำหรับระบบเครื่องทำน้ำอุ่น

ปัจจัยที่ส่งผลต่อการติดตั้งในแนวนอน

การออกแบบวาล์ว

การออกแบบวาล์วระบายความปลอดภัยเป็นปัจจัยสำคัญในการพิจารณาว่าสามารถติดตั้งในแนวนอนได้หรือไม่ วาล์วระบายนิรภัยมีหลายประเภท เช่น วาล์วแบบสปริง วาล์วแบบควบคุมด้วยไพล็อต และวาล์วแบบใช้คันโยก แต่ละประเภทมีลักษณะการออกแบบของตัวเองซึ่งอาจส่งผลต่อประสิทธิภาพเมื่อติดตั้งในแนวนอน

วาล์วระบายนิรภัยแบบสปริงโหลดเป็นประเภทที่พบบ่อยที่สุด ในวาล์วแบบสปริงโหลด สปริงจะใช้เพื่อยึดจานวาล์วให้อยู่ในตำแหน่งปิด เมื่อแรงดันเกินแรงสปริง วาล์วจะเปิดขึ้น วาล์วสปริงบางตัวได้รับการออกแบบให้ติดตั้งในทิศทางใดก็ได้รวมถึงแนวนอนด้วย อย่างไรก็ตาม ผลิตภัณฑ์อื่นๆ อาจมีข้อกำหนดการวางแนวเฉพาะเนื่องจากการออกแบบสปริงและส่วนประกอบภายใน

วาล์วระบายความปลอดภัยที่ควบคุมด้วยไพล็อตอาศัยวาล์วนำร่องเพื่อควบคุมการเปิดและปิดของวาล์วหลัก วาล์วเหล่านี้มีความซับซ้อนในการออกแบบและอาจไวต่อการวางแนวการติดตั้งมากกว่า ในบางกรณี การติดตั้งในแนวนอนอาจส่งผลต่อการทำงานที่เหมาะสมของวาล์วนำร่องและประสิทธิภาพโดยรวมของวาล์วระบายความปลอดภัย

วาล์วระบายนิรภัยแบบใช้คันโยกใช้คันโยกและตุ้มน้ำหนักเพื่อควบคุมการเปิดวาล์ว การออกแบบวาล์วเหล่านี้ยังอาจจำกัดการติดตั้งในแนวนอน เนื่องจากคันโยกและน้ำหนักอาจรบกวนการทำงานที่เหมาะสมของวาล์ว

ลักษณะของของไหล

ลักษณะของของไหลที่ไหลผ่านวาล์วระบายความปลอดภัยก็มีบทบาทในการติดตั้งในแนวนอนเช่นกัน สำหรับระบบที่เติมของเหลว การติดตั้งในแนวนอนอาจทำให้เกิดปัญหา เช่น การระบายน้ำที่ไม่เหมาะสม และการสะสมของเศษซากในวาล์ว ในตำแหน่งแนวนอน ของเหลวอาจไม่ระบายออกจากวาล์วอย่างเหมาะสม ซึ่งอาจนำไปสู่การกัดกร่อนและลดประสิทธิภาพของวาล์วเมื่อเวลาผ่านไป

ในระบบเติมแก๊ส พลวัตของการไหลอาจแตกต่างกัน อย่างไรก็ตาม การติดตั้งในแนวนอนอาจยังคงส่งผลต่อความสามารถของวาล์วในการตอบสนองต่อการเปลี่ยนแปลงแรงดันอย่างรวดเร็ว การวางแนวของวาล์วอาจส่งผลต่อเส้นทางการไหลของก๊าซ ซึ่งอาจส่งผลต่อเวลาเปิดและปิดของวาล์ว

ความต้องการของระบบ

ข้อกำหนดเฉพาะของระบบที่ติดตั้งวาล์วระบายความปลอดภัยเป็นอีกหนึ่งข้อพิจารณาที่สำคัญ บางระบบอาจมีกฎระเบียบด้านความปลอดภัยที่เข้มงวดซึ่งกำหนดทิศทางการติดตั้งวาล์วระบายความปลอดภัย ตัวอย่างเช่น ในระบบแรงดันสูงหรืออุณหภูมิสูง การติดตั้งแนวนอนอาจไม่ได้รับอนุญาตเนื่องจากอาจลดความน่าเชื่อถือและความปลอดภัย

ข้อดีของการติดตั้งแนวนอน

แม้จะมีความท้าทาย แต่ก็มีบางสถานการณ์ที่การติดตั้งวาล์วระบายความปลอดภัยในแนวนอนอาจเป็นประโยชน์

ข้อจำกัดด้านพื้นที่

ในพื้นที่อุตสาหกรรมบางแห่ง พื้นที่มีจำกัด การติดตั้งในแนวนอนอาจเป็นวิธีแก้ปัญหาที่ใช้งานได้จริงเมื่อมีพื้นที่แนวตั้งไม่เพียงพอสำหรับวาล์วระบายนิรภัยที่ติดตั้งในแนวตั้ง สิ่งนี้มีประโยชน์อย่างยิ่งในอุปกรณ์ขนาดกะทัดรัดหรือในการติดตั้งเพิ่มเติมซึ่งรูปแบบที่มีอยู่จำกัดตัวเลือกการติดตั้ง

ง่ายต่อการบำรุงรักษา

การติดตั้งในแนวนอนบางครั้งอาจทำให้เข้าถึงและบำรุงรักษาวาล์วระบายความปลอดภัยได้ง่ายขึ้น ในตำแหน่งแนวนอน วาล์วอาจเข้าถึงได้ง่ายกว่าเพื่อตรวจสอบ ทดสอบ และซ่อมแซม ซึ่งสามารถลดการหยุดทำงานที่จำเป็นสำหรับการบำรุงรักษาและปรับปรุงประสิทธิภาพโดยรวมของระบบได้

ข้อเสียของการติดตั้งแนวนอน

ปัญหาการระบายน้ำ

ตามที่กล่าวไว้ข้างต้น การติดตั้งในแนวนอนอาจทำให้เกิดปัญหาการระบายน้ำได้ โดยเฉพาะในระบบที่เติมของเหลว หากวาล์วระบายไม่ถูกต้อง อาจทำให้เกิดการสะสมของของเหลวและเศษซาก ซึ่งอาจทำให้ส่วนประกอบของวาล์วเสียหายและลดประสิทธิภาพได้

ประสิทธิภาพของวาล์ว

การติดตั้งในแนวนอนอาจส่งผลต่อประสิทธิภาพของวาล์วระบายความปลอดภัย วาล์วอาจไม่เปิดหรือปิดเร็วเท่ากับวาล์วในแนวตั้ง ซึ่งอาจส่งผลให้เวลาตอบสนองล่าช้าในกรณีที่มีแรงดันเกิน สิ่งนี้อาจก่อให้เกิดความเสี่ยงด้านความปลอดภัยที่สำคัญต่อระบบและสภาพแวดล้อมโดยรอบ

แนวทางปฏิบัติที่ดีที่สุดสำหรับการติดตั้งในแนวนอน

หากจำเป็นต้องติดตั้งวาล์วระบายความปลอดภัยในแนวนอน ควรปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดต่อไปนี้:

ปรึกษาผู้ผลิต

ก่อนติดตั้งวาล์วระบายนิรภัยในแนวนอน จำเป็นต้องปรึกษาผู้ผลิตก่อน ผู้ผลิตสามารถให้ข้อมูลเฉพาะเกี่ยวกับการออกแบบวาล์ว ข้อกำหนดการวางแนว และข้อจำกัดใดๆ ที่เกี่ยวข้องกับการติดตั้งในแนวนอน พวกเขายังสามารถให้คำแนะนำเกี่ยวกับเทคนิคการติดตั้งและขั้นตอนการบำรุงรักษาที่เหมาะสมอีกด้วย

ตรวจสอบการสนับสนุนที่เหมาะสม

ควรรองรับวาล์วระบายนิรภัยอย่างเหมาะสมเมื่อติดตั้งในแนวนอน วิธีนี้จะช่วยป้องกันความเครียดที่มากเกินไปบนวาล์วและการเชื่อมต่อ ซึ่งอาจนำไปสู่การรั่วไหลหรือความเสียหายได้ การรองรับที่เพียงพอยังช่วยรักษาตำแหน่งของวาล์วและทำให้แน่ใจว่าวาล์วทำงานได้อย่างถูกต้อง

ติดตั้งระบบระบายน้ำ

เพื่อแก้ไขปัญหาการระบายน้ำที่เกี่ยวข้องกับการติดตั้งในแนวนอน ควรติดตั้งระบบระบายน้ำที่เหมาะสม ซึ่งอาจรวมถึงท่อระบายน้ำและกับดักเพื่อป้องกันการสะสมของของเหลวในวาล์ว การตรวจสอบและทำความสะอาดระบบระบายน้ำเป็นประจำยังจำเป็นเพื่อให้แน่ใจว่าระบบการทำงานถูกต้อง

ดำเนินการทดสอบเป็นประจำ

การทดสอบวาล์วระบายนิรภัยเป็นประจำถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพที่เหมาะสม ซึ่งรวมถึงการทดสอบแรงดันและการทดสอบการทำงานเพื่อตรวจสอบว่าวาล์วเปิดและปิดที่แรงดันที่ถูกต้อง และตอบสนองต่อการเปลี่ยนแปลงแรงดันอย่างรวดเร็ว การทดสอบควรดำเนินการตามคำแนะนำของผู้ผลิตและกฎระเบียบด้านความปลอดภัยที่เกี่ยวข้อง

บทสรุป

โดยสรุป คำถามที่ว่าสามารถติดตั้งวาล์วระบายความปลอดภัยในแนวนอนได้หรือไม่นั้นไม่ใช่เรื่องตรงไปตรงมา ขึ้นอยู่กับปัจจัยต่างๆ รวมถึงการออกแบบวาล์ว ลักษณะของของเหลว และความต้องการของระบบ แม้ว่าการติดตั้งในแนวนอนจะให้ข้อได้เปรียบในบางสถานการณ์ แต่ก็มีความท้าทายหลายประการที่ต้องพิจารณาอย่างรอบคอบ

ในฐานะซัพพลายเออร์วาล์วระบายความปลอดภัย เรามุ่งมั่นที่จะมอบวาล์วคุณภาพสูงพร้อมคำแนะนำจากผู้เชี่ยวชาญในการติดตั้งและบำรุงรักษาแก่ลูกค้า หากคุณกำลังพิจารณาที่จะติดตั้งวาล์วระบายความปลอดภัยในแนวนอน เราขอแนะนำให้คุณติดต่อเราเพื่อขอข้อมูลและคำแนะนำเพิ่มเติม ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณกำหนดตัวเลือกการติดตั้งที่ดีที่สุดสำหรับระบบเฉพาะของคุณ และรับประกันความปลอดภัยและความน่าเชื่อถือของอุปกรณ์ของคุณ ไม่ว่าคุณจะต้องการวาล์วระบายความปลอดภัยเครื่องทำน้ำอุ่นแก๊ส-วาล์วระบายความปลอดภัยของหม้อไอน้ำ, หรือวาล์วระบายความปลอดภัยของเครื่องทำน้ำอุ่นเรามีความเชี่ยวชาญและผลิตภัณฑ์ตรงตามความต้องการของคุณ

อ้างอิง

• รหัสหม้อไอน้ำและภาชนะรับความดัน ASME
• มาตรฐาน API 520 และ API 526 สำหรับวาล์วระบายความปลอดภัย
• เอกสารทางเทคนิคของผู้ผลิตสำหรับวาล์วระบายความปลอดภัย
