วาล์วระบายนิรภัยเป็นส่วนประกอบสำคัญในการใช้งานทางอุตสาหกรรมและเชิงพาณิชย์ที่หลากหลาย โดยทำหน้าที่เป็นด่านแรกในการป้องกันสถานการณ์แรงดันเกิน ในฐานะซัพพลายเออร์วาล์วระบายความปลอดภัย ฉันมักถูกถามเกี่ยวกับวิธีการทำงานของอุปกรณ์สำคัญเหล่านี้ ในบล็อกนี้ ฉันจะเจาะลึกวิทยาศาสตร์และกลไกเบื้องหลังวาล์วระบายความปลอดภัย
พื้นฐานของความดันและความปลอดภัย
ก่อนที่เราจะสำรวจกลไกการทำงานของวาล์วระบายความปลอดภัย จำเป็นต้องเข้าใจแนวคิดเรื่องแรงดันในระบบก่อน ในระบบปิดใดๆ ไม่ว่าจะเป็นเครื่องทำน้ำอุ่น หม้อต้มน้ำ หรือหน่วยประมวลผลทางเคมี แรงดันจะเกิดขึ้นเนื่องจากปัจจัยต่างๆ เช่น ความร้อน การไหลของของไหล และปฏิกิริยาทางเคมี แม้ว่าแรงดันใช้งานตามปกติเป็นสิ่งจำเป็นเพื่อให้ระบบทำงานได้อย่างถูกต้อง แต่แรงดันที่สะสมมากเกินไปอาจทำให้เกิดความล้มเหลวร้ายแรง รวมถึงการระเบิดและการรั่วไหลที่ก่อให้เกิดความเสี่ยงร้ายแรงต่อบุคลากรและทรัพย์สิน
วาล์วระบายความปลอดภัยคืออะไร?
วาล์วระบายความปลอดภัยเป็นอุปกรณ์กลไกที่ออกแบบมาเพื่อปล่อยของเหลว (เช่น ก๊าซหรือของเหลว) ออกจากระบบโดยอัตโนมัติ เมื่อความดันเกินขีดจำกัดที่ตั้งไว้ล่วงหน้า ขีดจำกัดที่กำหนดไว้ล่วงหน้านี้เรียกว่า "แรงดันที่ตั้งไว้" โดยการปล่อยของเหลวส่วนเกินออกไป วาล์วจะช่วยป้องกันไม่ให้ระบบถึงระดับแรงดันที่เป็นอันตราย จึงเป็นการปกป้องระบบและสภาพแวดล้อม

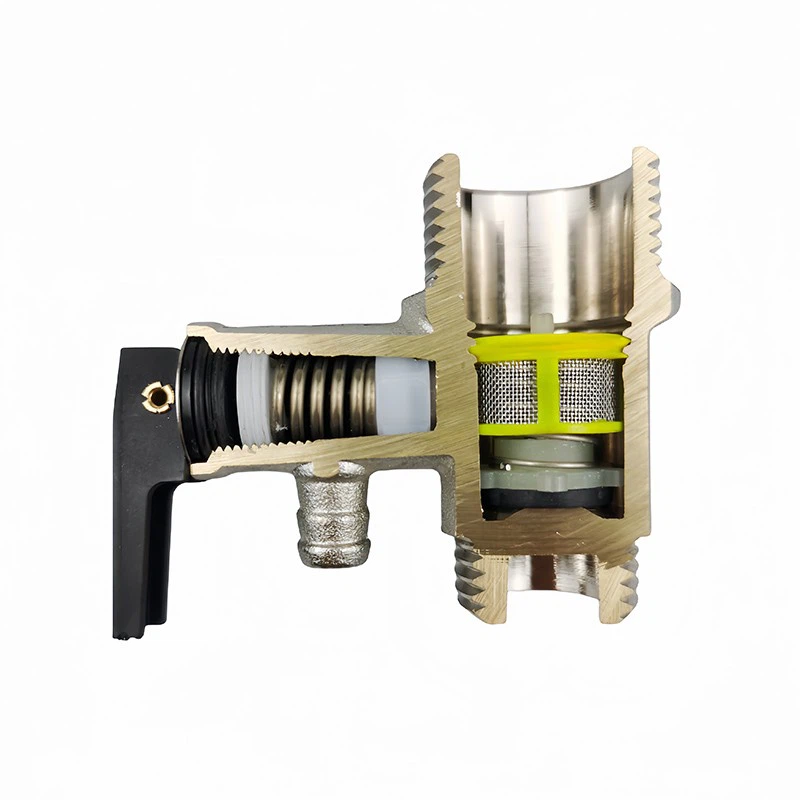

ส่วนประกอบของวาล์วระบายความปลอดภัย
วาล์วระบายความปลอดภัยทั่วไปประกอบด้วยส่วนประกอบสำคัญหลายประการ:
- วาล์วทางเข้า: นี่คือจุดที่ของเหลวจากระบบแรงดันเข้าสู่วาล์ว
- ดิสก์วาล์ว: จานวาล์วเป็นส่วนประกอบที่สามารถเคลื่อนย้ายได้ซึ่งจะซีลทางเข้าของวาล์วภายใต้สภาวะการทำงานปกติ มันถูกยึดไว้ด้วยสปริงหรือกลไกการโหลดอื่นๆ
- กลไกสปริงหรือการโหลด: สปริง (หรืออุปกรณ์โหลดอื่นๆ) ออกแรงบนจานวาล์วเพื่อให้สปริงปิดอยู่ ความตึงของสปริงจะถูกปรับเพื่อกำหนดความดันที่วาล์วจะเปิด
- ทางออกของวาล์ว: เมื่อวาล์วเปิด ของเหลวส่วนเกินจะถูกระบายออกทางช่องจ่ายวาล์ว ซึ่งโดยปกติจะเข้าสู่พื้นที่ปลอดภัยหรือระบบรวบรวมแยกต่างหาก
- ฝากระโปรง: ฝากระโปรงเป็นที่เก็บสปริงและส่วนประกอบภายในอื่นๆ ของวาล์ว เพื่อปกป้องจากสภาพแวดล้อมและเป็นวิธีในการปรับเปลี่ยน
วาล์วระบายความปลอดภัยทำงานอย่างไร
การทำงานของวาล์วระบายความปลอดภัยสามารถแบ่งออกเป็นสามขั้นตอนหลัก: การทำงานปกติ การเปิด และการปิด
การทำงานปกติ
ในระหว่างการทำงานปกติ แรงดันในระบบจะต่ำกว่าแรงดันที่ตั้งไว้ของวาล์วระบายความปลอดภัย สปริงหรือกลไกการโหลดจะออกแรงบนจานวาล์ว โดยยึดให้แน่นกับทางเข้าของวาล์ว สิ่งนี้จะสร้างการปิดผนึกเพื่อป้องกันไม่ให้ของเหลวไหลผ่านวาล์ว ระบบสามารถทำงานได้ตามที่ตั้งใจไว้ โดยวาล์วระบายความปลอดภัยจะยังคงอยู่ในสถานะปิด
กำลังเปิด
เมื่อความดันในระบบเพิ่มขึ้นเนื่องจากปัจจัยต่างๆ เช่น ความร้อนที่มากเกินไปหรือการอุดตันในเส้นทางการไหล แรงที่กระทำโดยของไหลบนจานวาล์วจะเริ่มเพิ่มขึ้น เมื่อความดันถึงความดันที่ตั้งไว้ของวาล์วระบายความปลอดภัย แรงที่กระทำโดยของไหลจะเกินแรงของสปริงหรือกลไกการโหลด ณ จุดนี้ แผ่นวาล์วจะถูกยกออกจากบ่าวาล์ว และเปิดวาล์ว
เมื่อวาล์วเปิด ของเหลวส่วนเกินจากระบบจะไหลผ่านทางเข้าของวาล์วและออกจากทางออกของวาล์ว การไหลของของไหลช่วยลดแรงดันในระบบ อัตราที่เปิดวาล์วและปริมาณของไหลที่ถูกปล่อยออกมาขึ้นอยู่กับหลายปัจจัย รวมถึงขนาดของวาล์ว ความดันที่ตั้งไว้ และลักษณะของของไหล
ปิด
เมื่อความดันในระบบลดลงเนื่องจากการระบายของไหลส่วนเกิน แรงที่กระทำโดยของไหลบนจานวาล์วก็ลดลงเช่นกัน เมื่อความดันลดลงต่ำกว่าระดับหนึ่งหรือที่เรียกว่า "แรงดันการยึดใหม่" แรงของสปริงหรือกลไกการโหลดจะมากกว่าแรงของของไหล จากนั้นจานวาล์วจะกลับไปที่ที่นั่ง ปิดวาล์วและป้องกันไม่ให้ของเหลวไหลออกอีก
ความแตกต่างระหว่างแรงดันที่ตั้งไว้และแรงดันที่ยึดกลับคืนมาเรียกว่า "การระเบิด" การเป่าลมที่เหมาะสมเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าวาล์วปิดสนิทและไม่รั่วไหลหลังจากปิด
การใช้งานวาล์วระบายความปลอดภัย
วาล์วระบายความปลอดภัยถูกนำมาใช้ในการใช้งานที่หลากหลาย รวมไปถึง:

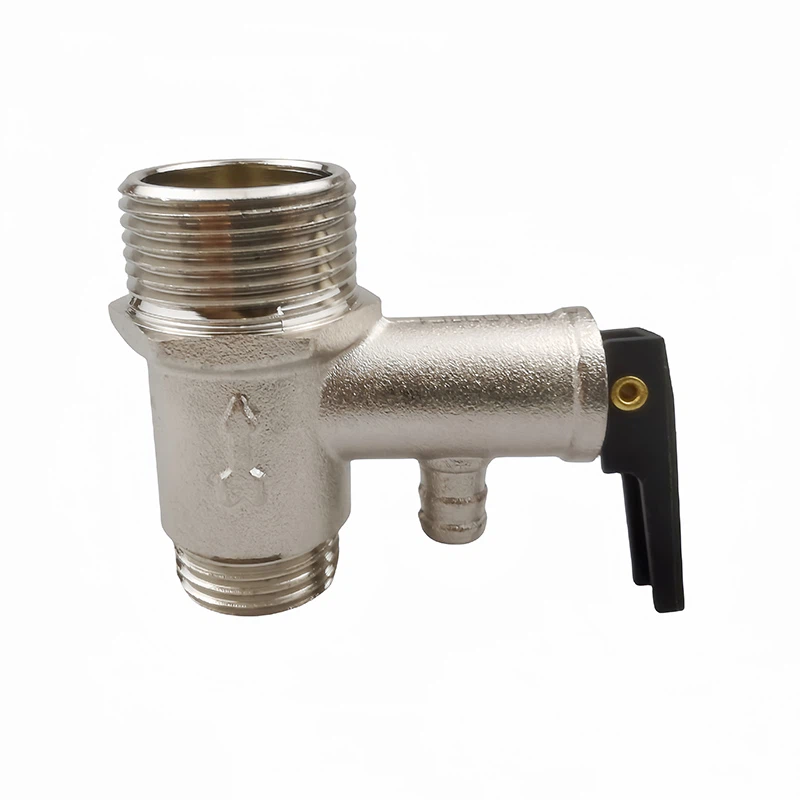

- เครื่องทำน้ำอุ่น: กวาล์วระบายความปลอดภัยของเครื่องทำน้ำอุ่นเป็นองค์ประกอบสำคัญในระบบทำน้ำร้อน เครื่องทำน้ำอุ่นจะสร้างความร้อนซึ่งอาจทำให้แรงดันภายในถังเพิ่มขึ้นได้ หากแรงดันเกินขีดจำกัดที่ปลอดภัย วาล์วระบายความปลอดภัยจะเปิดขึ้น โดยปล่อยน้ำร้อนบางส่วนและลดแรงดัน ซึ่งจะช่วยป้องกันไม่ให้ถังระเบิด
- หม้อไอน้ำ-วาล์วระบายความปลอดภัยของหม้อไอน้ำเป็นสิ่งจำเป็นสำหรับระบบหม้อไอน้ำ หม้อไอน้ำทำงานที่แรงดันและอุณหภูมิสูง และการทำงานผิดพลาดใดๆ อาจทำให้แรงดันเพิ่มขึ้นอย่างรวดเร็ว วาล์วระบายนิรภัยช่วยให้แน่ใจว่าหากแรงดันสูงเกินไป วาล์วจะเปิดและบรรเทาแรงดันส่วนเกิน ปกป้องหม้อไอน้ำจากความเสียหาย
- เครื่องทำน้ำอุ่นแก๊ส: คล้ายกับเครื่องทำน้ำอุ่นทั่วไปวาล์วระบายความปลอดภัยเครื่องทำน้ำอุ่นแก๊สมีบทบาทสำคัญในการป้องกันสถานการณ์กดดันมากเกินไป เครื่องทำน้ำอุ่นที่ใช้แก๊สใช้แก๊สเป็นแหล่งเชื้อเพลิงในการทำน้ำร้อน และปัญหาใดๆ เกี่ยวกับกระบวนการเผาไหม้หรือการไหลของน้ำอาจทำให้เกิดแรงกดดันได้ วาล์วระบายความปลอดภัยช่วยป้องกันปัญหาดังกล่าว
- โรงงานแปรรูปสารเคมี: ในโรงงานแปรรูปสารเคมี วาล์วระบายนิรภัยจะใช้เพื่อปกป้องอุปกรณ์และท่อจากแรงดันเกินที่เกิดจากปฏิกิริยาเคมี การขยายตัวทางความร้อน หรือการทำงานผิดปกติของปั๊ม วาล์วได้รับการออกแบบให้จัดการกับสารเคมีหลากหลายชนิด และสามารถปรับแต่งได้ตามความต้องการเฉพาะของกระบวนการ
การเลือกวาล์วระบายความปลอดภัยที่เหมาะสม
ในฐานะซัพพลายเออร์วาล์วระบายความปลอดภัย ฉันเข้าใจถึงความสำคัญของการเลือกวาล์วที่เหมาะสมสำหรับแต่ละการใช้งาน เมื่อเลือกวาล์วระบายความปลอดภัย จำเป็นต้องพิจารณาปัจจัยหลายประการ:
- ตั้งค่าความดัน: ควรกำหนดแรงดันที่ตั้งไว้ของวาล์วอย่างระมัดระวังโดยพิจารณาจากแรงดันใช้งานสูงสุดที่อนุญาตของระบบ ควรตั้งค่าให้สูงกว่าแรงดันใช้งานปกติเล็กน้อยเพื่อให้แน่ใจว่าวาล์วไม่เปิดก่อนเวลาอันควร
- ความจุการไหล: ความสามารถในการไหลของวาล์วถูกกำหนดโดยขนาดและการออกแบบ ควรเพียงพอที่จะรองรับการไหลของของไหลสูงสุดที่เป็นไปได้ในระหว่างสถานการณ์แรงดันเกิน
- ลักษณะของของไหล: ประเภทของของไหล (ก๊าซหรือของเหลว) ความหนืด การกัดกร่อน และอุณหภูมิของของเหลวสามารถส่งผลต่อประสิทธิภาพของวาล์วระบายความปลอดภัยได้ อาจจำเป็นต้องใช้วัสดุและการออกแบบพิเศษสำหรับของเหลวบางประเภท
ติดต่อเราเพื่อสอบถามความต้องการวาล์วระบายความปลอดภัยของคุณ
หากคุณอยู่ในตลาดสำหรับวาล์วระบายความปลอดภัย ไม่ว่าจะเป็นเครื่องทำน้ำอุ่น หม้อต้มน้ำ หรือกระบวนการทางอุตสาหกรรม เราพร้อมให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกวาล์วที่เหมาะกับความต้องการเฉพาะของคุณได้ เรานำเสนอวาล์วระบายความปลอดภัยคุณภาพสูงที่หลากหลาย ซึ่งได้รับการออกแบบให้ตรงตามมาตรฐานความปลอดภัยและประสิทธิภาพสูงสุด
ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเกี่ยวกับความต้องการวาล์วระบายความปลอดภัยของคุณ ตัวแทนฝ่ายขายของเราพร้อมที่จะให้ข้อมูลโดยละเอียดและการสนับสนุนแก่คุณตลอดกระบวนการจัดซื้อ
อ้างอิง
- เพอร์รี่ RH และกรีน DW (1997) คู่มือวิศวกรเคมีของเพอร์รี่ McGraw - ฮิลล์มืออาชีพ
- เอพีไอ 520. (2014) การกำหนดขนาด การเลือก และการติดตั้งอุปกรณ์ลดแรงดันในโรงกลั่น สถาบันปิโตรเลียมอเมริกัน
- รหัสหม้อไอน้ำและภาชนะรับความดัน ASME (2017) สมาคมวิศวกรเครื่องกลแห่งอเมริกา
